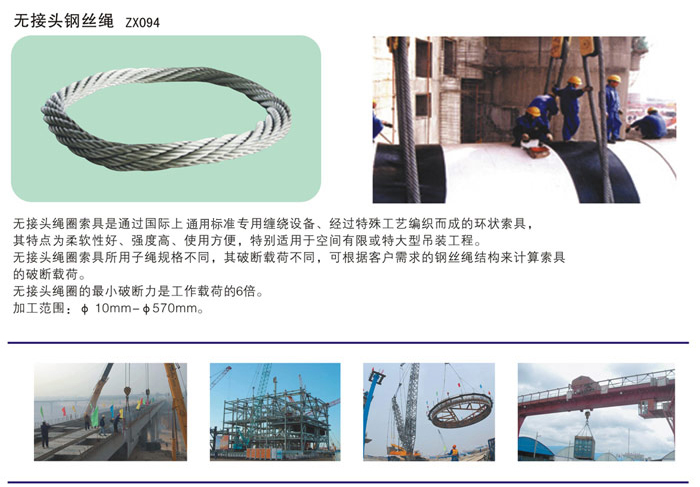

无接头钢丝绳
无接头钢丝绳索技术参数
无接头绳直径 mm | 每米重量 kg | 最小破断力kg | 单只工作载荷 kn a =0 | 双只工作载荷 kn a =45 a=90 | 四只工作载荷 kn a =45 a=90 | ||
10 | 0.21 | 60 | 10 | 18 | 14 | 37 | 28 |
12 | 0.35 | 100 | 16 | 30 | 20 | 58 | 40 |
16 | 0.59 | 180 | 30 | 56 | 40 | 112 | 80 |
19 | 0.84 | 240 | 40 | 74 | 56 | 148 | 112 |
23 | 1.51 | 380 | 63 | 117 | 88 | 234 | 176 |
29 | 2.36 | 480 | 80 | 148 | 113 | 296 | 226 |
34 | 2.86 | 600 | 100 | 185 | 141 | 370 | 282 |
40 | 3.99 | 900 | 150 | 278 | 212 | 556 | 424 |
46 | 6.02 | 1200 | 200 | 370 | 282 | 740 | 564 |
54 | 7.63 | 1500 | 250 | 463 | 353 | 926 | 706 |
60 | 9.45 | 2000 | 320 | 592 | 451 | 1184 | 902 |
67 | 11.41 | 2400 | 400 | 740 | 564 | 1480 | 1128 |
75 | 13.58 | 3000 | 500 | 925 | 705 | 1850 | 1410 |
80 | 15.96 | 3600 | 600 | 1110 | 850 | 2220 | 1700 |
87 | 18.48 | 4200 | 700 | 1300 | 990 | 2600 | 1980 |
95 | 24.15 | 4800 | 800 | 1480 | 1130 | 2980 | 2260 |
100 | 27.3 | 5880 | 980 | 1810 | 1380 | 3620 | 2760 |
110 | 30.59 | 6900 | 1150 | 2130 | 1620 | 4260 | 3240 |
118 | 41.58 | 7800 | 1300 | 2410 | 1830 | 4820 | 3660 |
不旋转钢丝绳技术参数
钢丝绳公称直径 | 钢丝绳 | 钢丝绳公称重量（mpa） | ||||
D允许偏差 | 重量 | 1470 | 1570 | 1670 | 1770 | 1870 |
MM% | Kg/100mm | 钢丝绳最小破断力 | ||||
6 | 14.00 | 17.50 | 18.50 | 19.70 | 20.90 | 22.00 |
7 | 19.10 | 23.60 | 25.20 | 28.80 | 28.40 | 30.00 |
8 | 25.00 | 30.80 | 32.90 | 33.00 | 37.10 | 39.00 |
9 | 31.00 | 39.00 | 41.70 | 44.30 | 47.00 | 49.00 |
10 | 39.00 | 48.20 | 51.40 | 54.70 | 58.00 | 61.30 |
11 | 47.20 | 58.30 | 62.30 | 66.20 | 70.20 | 74.20 |
12 | 56.20 | 60.40 | 74.50 | 78.80 | 83.60 | 88.30 |
13 | 65.00 | 81.40 | 82.00 | 92.50 | 98.10 | 103.00 |
14 | 76.40 | 94.50 | 100.00 | 107.00 | 113.00 | 120.00 |
15 | 99.80 | 123.00 | 131.00 | 140.00 | 148.00 | 157.00 |
18+6 | 126.00 | 156.00 | 166.00 | 177.00 | 188.00 | 198.00 |
20 0 | 156.00 | 192.00 | 205.00 | 219.00 | 232.00 | 245.00 |
22 | 189.00 | 233.00 | 249.00 | 265.00 | 280.00 | 296.00 |
24 | 225.00 | 277.00 | 296.00 | 315.00 | 334.00 | 253.00 |
26 | 364.00 | 325.00 | 344.00 | 370.00 | 392.00 | 414.00 |
28 | 308.00 | 378.00 | 403.00 | 429.00 | 455.00 | 460.00 |
（30） | 351.00 | 433.00 | 463.00 | 492.00 | 522.00 | 552.00 |
32 | 399.00 | 493.00 | 572.00 | 560.00 | 594.00 | 628.00 |
(34) | 451.00 | 557.00 | 505.00 | 633.00 | 671.00 | 700.00 |
36 | 505.00 | 624.00 | 607.00 | 700.00 | 752.00 | 794.00 |
（38） | 508.00 | 694.00 | 743.00 | 780.00 | 838.00 | 885.00 |
40 | 624.00 | 771.00 | 823.00 | 876.00 | 928.00 | 981.00 |
（42） | 688.00 | 850.00 | 908.00 | 966.00 | 1020.00 | 1000.00 |
44 | 755.00 | 933.00 | 996.00 | 1060.00 | 1120.00 | 1180.00 |
